HV-Safety

Sicherheit im HV-Labor

Unsere Systeme schützen nicht nur – sie optimieren Ihre Prozesse. Mit innovativen Sicherheitslösungen für Labore, Prüfbereiche und Fertigungszellen verbinden wir Ergonomie, Qualität und Effizienz. Jede Anlage entsteht in enger Abstimmung mit unseren Kunden – individuell, präzise, zukunftssicher.

Wir hören zu, denken mit und liefern Qualität, auf die Sie sich verlassen können.

Sicherheit beginnt mit Vertrauen – und mit uns!

Was bedeutet "sicher"?

Aktuell können Anlagen je nach Rahmenbedingungen nach verschiedenen Richtlinien hergestellt und in Betrieb genommen werden:

Maschinenrichtlinie / Maschinenverordnung
Die neue EU-Maschinenverordnung (EU) 2023/1230, ersetzt die bisherige Maschinenrichtlinie 2006/42/EG und tritt am 20. Januar 2027 in Kraft. Sie regelt die Sicherheit von Maschinen, und enthält strengere Anforderungen an Sicherheitsanforderungen, Konformitätsbewertungen und Marktüberwachung.
Warum betrifft die EU-Maschinenverordnung meinen HV-Prüfplatz?
Die Maschinenverordnung schliesst ausdrücklich Maschinen und „auswechselbare Ausrüstungen“ sowie Sicherheitsbauteile ein. Ein zentrales Element der Schutzeinhausung ist die bewegliche trennende Schutzeinrichtung mit Verriegelung diese sind in Anhang II explizit als Sicherheitsbauteil aufgeführt.
Niederspannungsrichtlinie
Ist die Schutzeinrichtung ein elektrisches Betriebsmittel, kann auch die Niederspannungsrichtlinie (2014/35/EU) zutreffend sein. Diese regelt beispielsweise die elektrische Auslegung, Isolation, Kriech- und Luftstrecken, Prüfungen etc. In der Niederspannungsrichtlinie wird z. B. auch das Zusammenwirken mit der Schutzeinrichtung geregelt. Dies betrifft z. B. die automatische Abschaltung und die Anbringung verschiedener Anzeigeelemente an der Anlage.
VDE0104
Die DIN VDE 0104:2010-11 betrifft spezielle Schutzmaßnahmen für Prüfplätze, an denen elektrische Betriebsmittel mit gefährlicher Spannung geprüft werden. Sie gilt insbesondere für Prüfplätze in Entwicklung, Fertigung und Qualitätssicherung, wo elektrische Geräte bewusst mit Netzspannung oder Hochspannung betrieben werden. Ihre Anwendung zieht eine Reihe von organisatorischen Regelungen im Betrieb des Messplatzes nach sich, sofern technische und konstruktive Massnahmen nicht vollständig ausgeschöpft wurden.

Wie erreichen wir den Schutz des Bedienpersonals bei Arbeiten unter Spannung?

Aus unserer Sicht lässt sich der Schutz des Bedienpersonals am Besten erreichen, wenn man die existierenden Richtlinien analysiert und weitestgehend auf die Anforderungen des jeweiligen Betreibers anwendet. Die Sicherheit sollte der Priorität nach folgendermassen gegliedert werden:

konstruktive Maßnahmen
technische Maßnahmen
organisatorische Maßnahmen

Produkte von testFAB42 - Für ein Arbeiten auf dem nächsten Level.

Welche Maßnahmen machen unsere Produkte sicher?

Beispiele für sichere Eigenschaften

Nutzen Sie unser KnowHow um sich mit unseren Modulen die optimale Sicherheitsabdeckung für Ihren Arbeitsplatz zusammenzustellen!

Laborausstattung? – sicher von testFAB42!

Standardkomponenten HV

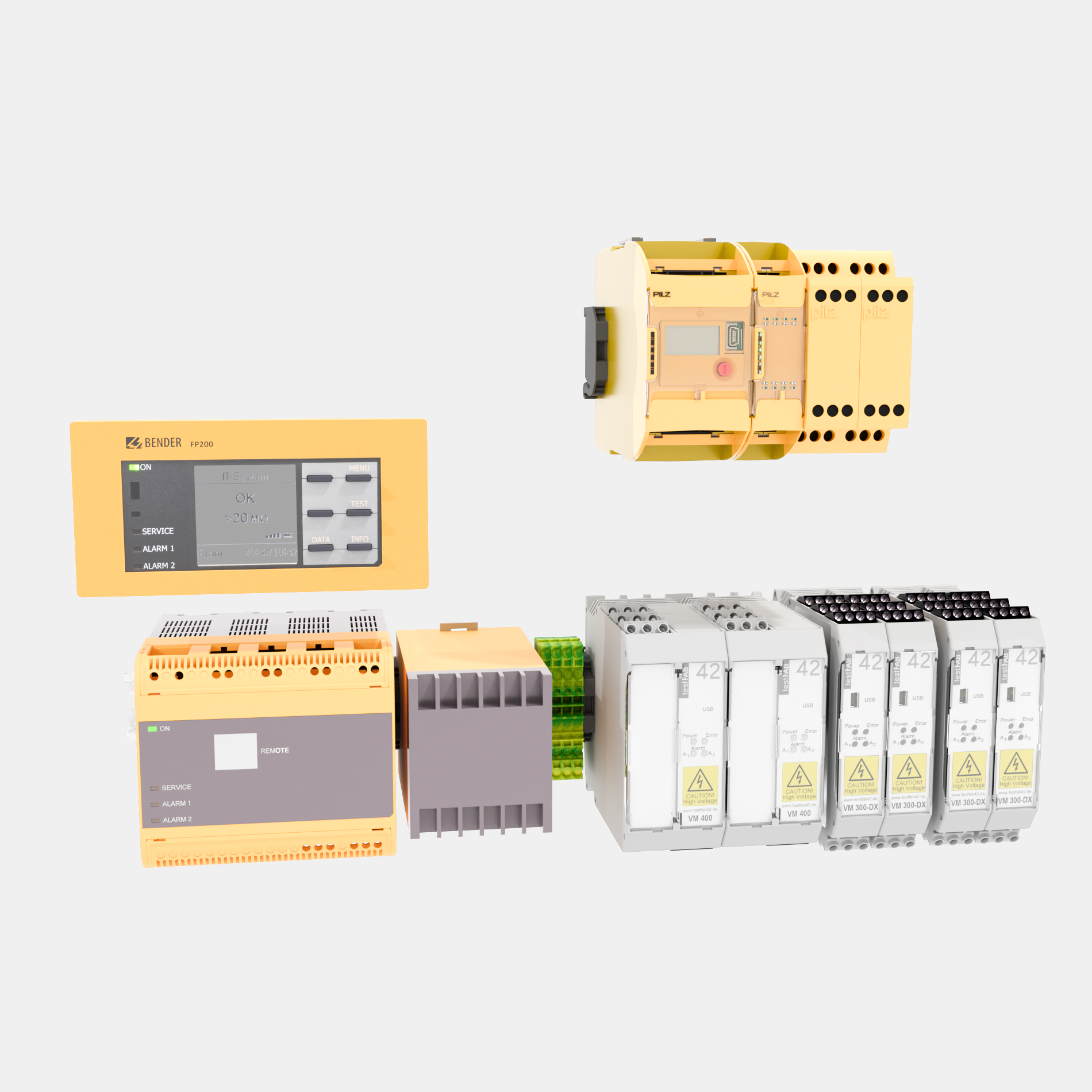

Unsere standardisierte Sicherheitssteuerung besteht aus Sicherheits-SPS, Spannungswächter für jede vorhandene Übergabestelle und ISO-Wächter.Durch die Ausführung können wir bis zu Performance Level e erreichen, wobei meist ein Level von d ausreicht.

Standardisierte Komponenten

Main Switch

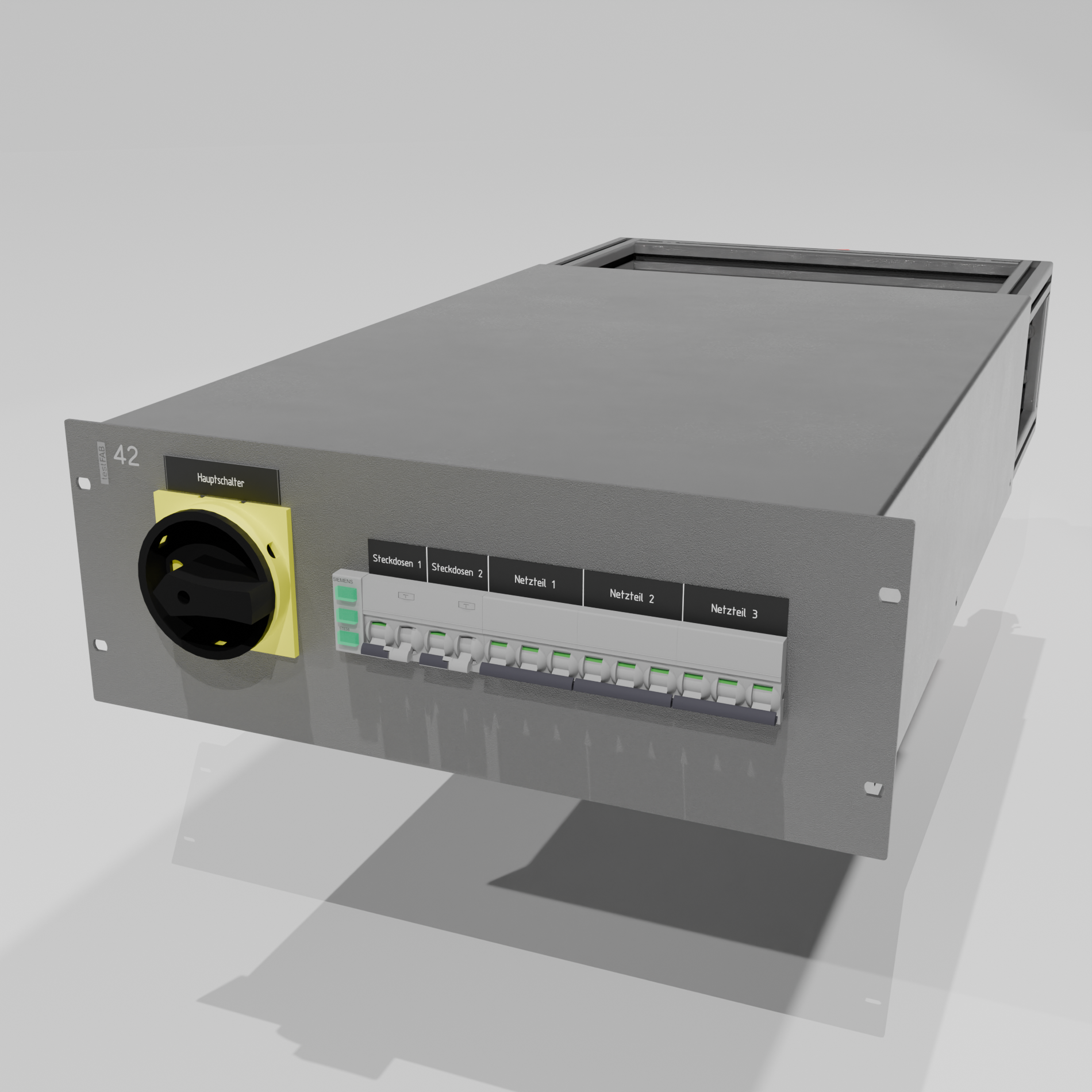

Unser Modul "Main Switch" ist ausgelegt zum Einbau in den Schaltschrank, der die Netzteile aufnimmt. Über den Main Switch können mehrere Netzteile mit Spannung versorgt werden. Durch die eingebauten Schütze werden die Netzteile falls notwendig sicher von der Versorgung getrennt.Dieses Modul ist integrales Bestandteil unseres Sicherheitskonzeptes.Es ist immer zwischen der Versorgungsspannung und den HV-Netzteilen verschaltet.

Main Switch

Zuhaltungen

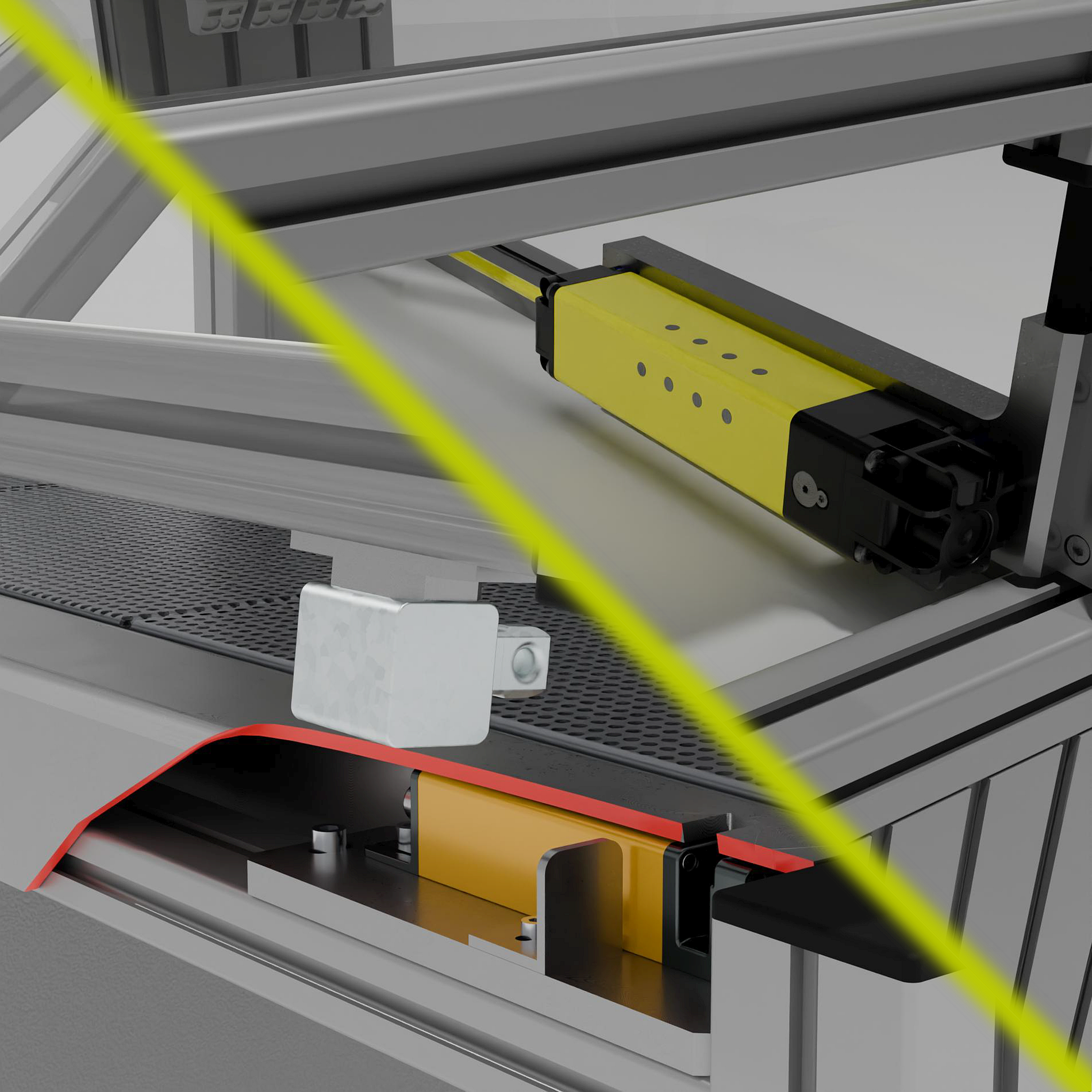

Wir verbauen die erforderlichen sicheren Zuhaltungen mittlerweile bevorzugt verdeckt, so dass Sie den Prüfraum nicht beeinträchtigen.Die Zuhaltungen sind ein wichtiges Bestandteil der beweglichen trennenden Schutzeinrichtung, die Teil des Sicherheitskonzeptes ist.

Zuhaltungen

bewegliche trennende Schutzeinhausungen | testFAB42

Modularisierung - Die Lösung muss preiswert sein!

Die sichere Einhausung muss auch kaufmännisch mit den Möglichkeiten des Labors zusammenpassen! Eines der Grundprinzipien in unserem Designprozess ist die Analyse der Anforderungen und die Modularisierung der Funktionen. In unserer langjährigen Erfahrung im Bau von sicheren Einhausungen tun wir das bis heute und konnten dadurch die für die Sicherheit notwendigen Funktionen der HV-Kabinen analysieren und die erforderlichen Elemente unserer Anlage modularisieren. Die Vorteile sind klar:

Standardisierung im Aufbau und der Komponentenbeschaffung

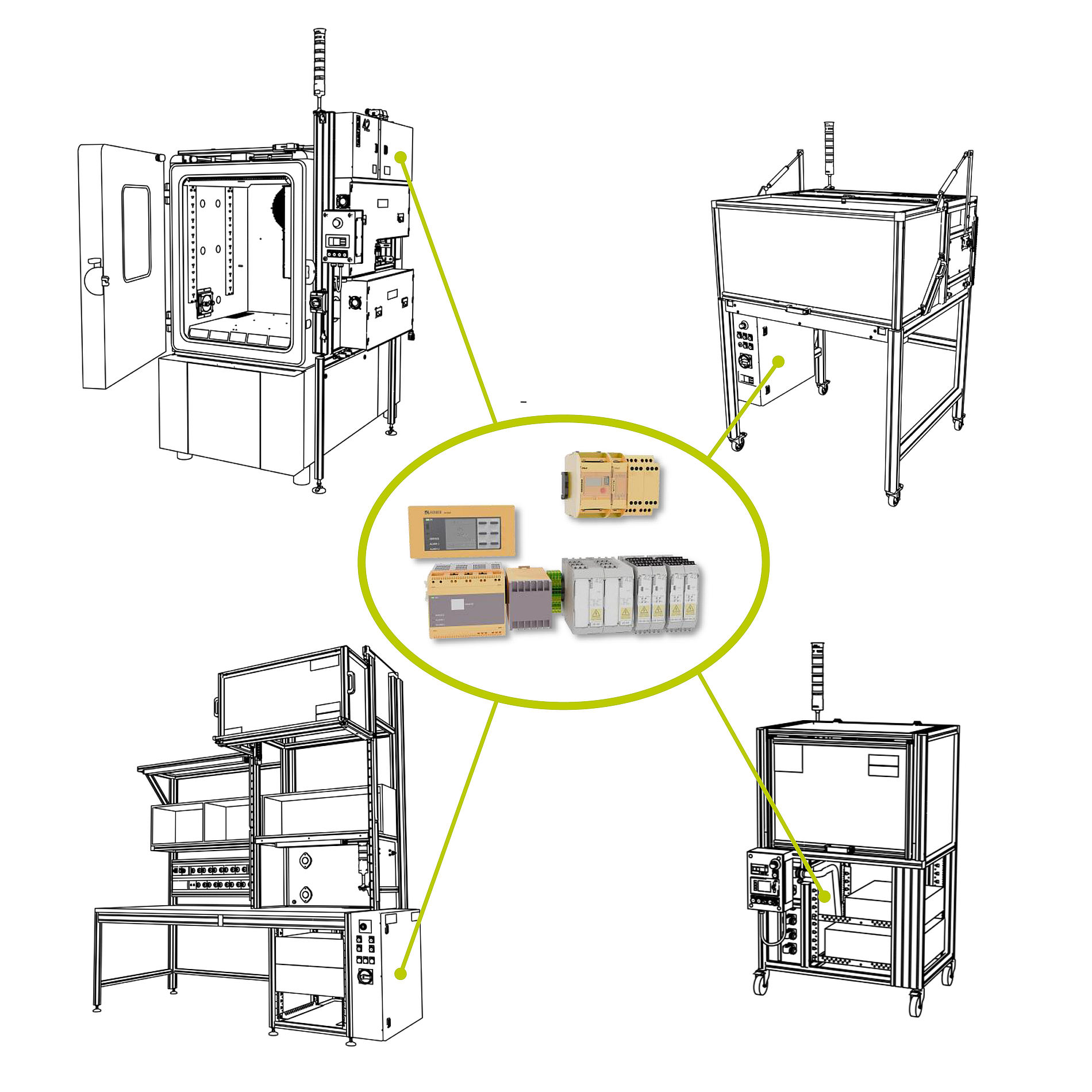

Durch die wiederholenden Schaltungsprinzipien ist der Aufbau der Sicherheitssteuerung jedes HV-Testplatzes ähnlich.
Zentrales Element ist eine Sicherheits-SPS, die über konfigurierbare Spannungswächter in entsprechender Anordnung auch mehrere Energiespeicher des Prüflings ständig überwacht. In den meisten Fällen ist ein ISO-Wächter erforderlich und überwacht den Isolationswiderstand des Prüfaufbaus permanent. Die Schnittstellen und weitere Funktionen werden als weitere Baugruppen im zentralen Schaltschrank, oder in weiteren Modulen angeordnet.

standardisierte Komponenten
Gewohnte Funktionen und Benutzerschnittstelle
Durch die Wiederverwendung bewährter Prinzipien und übersichtliche wiederkehrende Anordnung der Elemente der Benutzerschnittstelle fällt es Bedienenden leicht, unterschiedliche Anlagen aus unserem Hause zu bedienen. Die Schulung von Bedienpersonal reduziert sich auf eine Einweisung. Der leichte und sichere und sichere Umgang mit unseren Anlagen ist für uns ein Zeichen der erfolgreichen Entwicklung und nicht zuletzt auch ein Sicherheitsvorteil für Laborbetreiber und Bedienende!

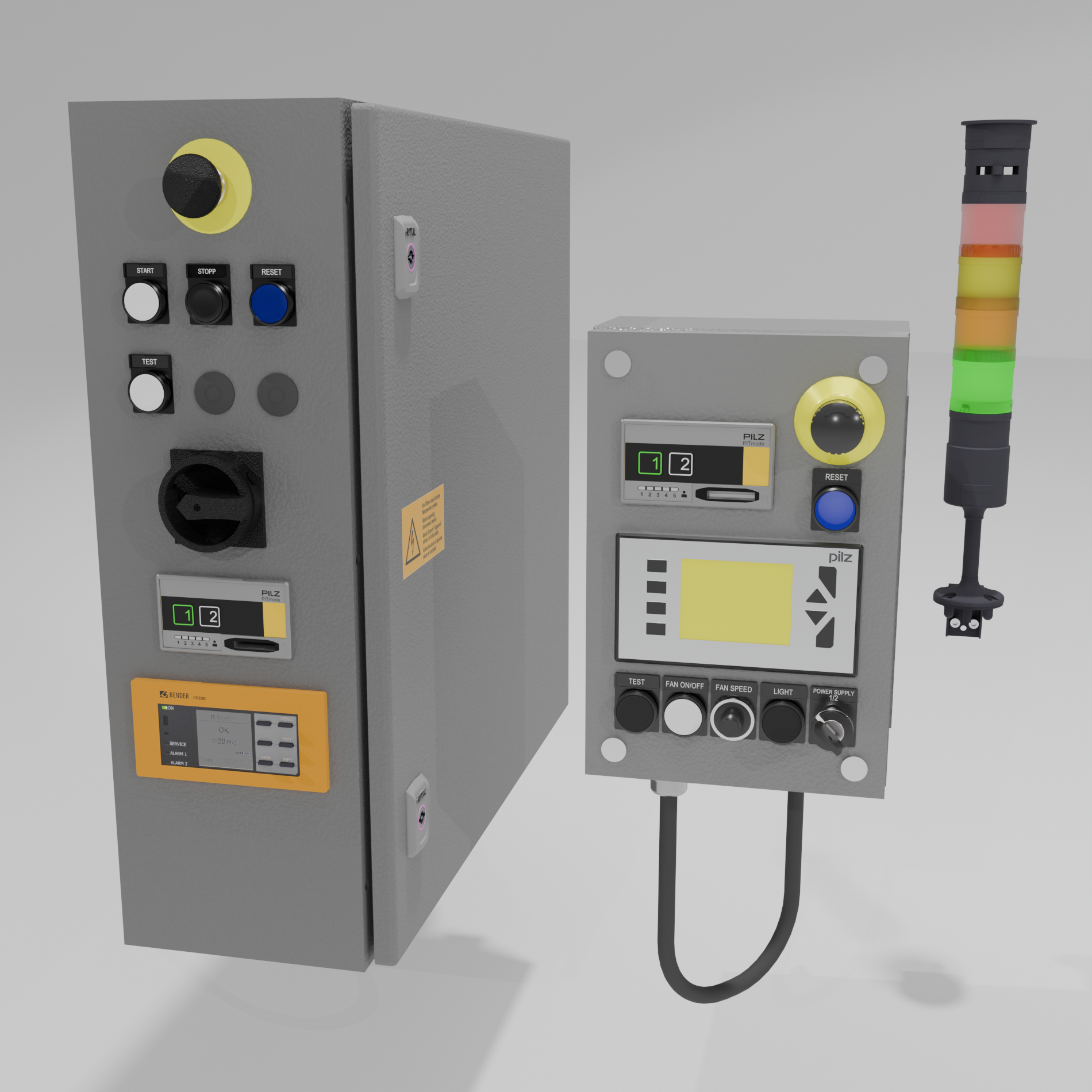

Beispiel: Bedienelemente
Einfache Anpassbarkeit bedeutet Nachhaltigkeit und Investitionsschutz!
Der hohe Grad der Modularisierung bietet uns die Möglichkeit, auch kundenspezifische Lösungen oder Anpassungen anzubieten, die ebenso preiswert sind wie Standardlösungen. Der technische Fortschritt im Kundenprodukt fordert auch regelmäßig die Anpassung oder Neukonzipierung von Komponenten in unseren Anlagen.
Durch den modularen Aufbau können auch alte Anlagen uneingeschränkt auf dem aktuellen Stand gehalten werden. Unsere ältesten Anlagen wurden bereits vor 15 Jahren aufgebaut und sind bis heute auf dem Stand der Technik.

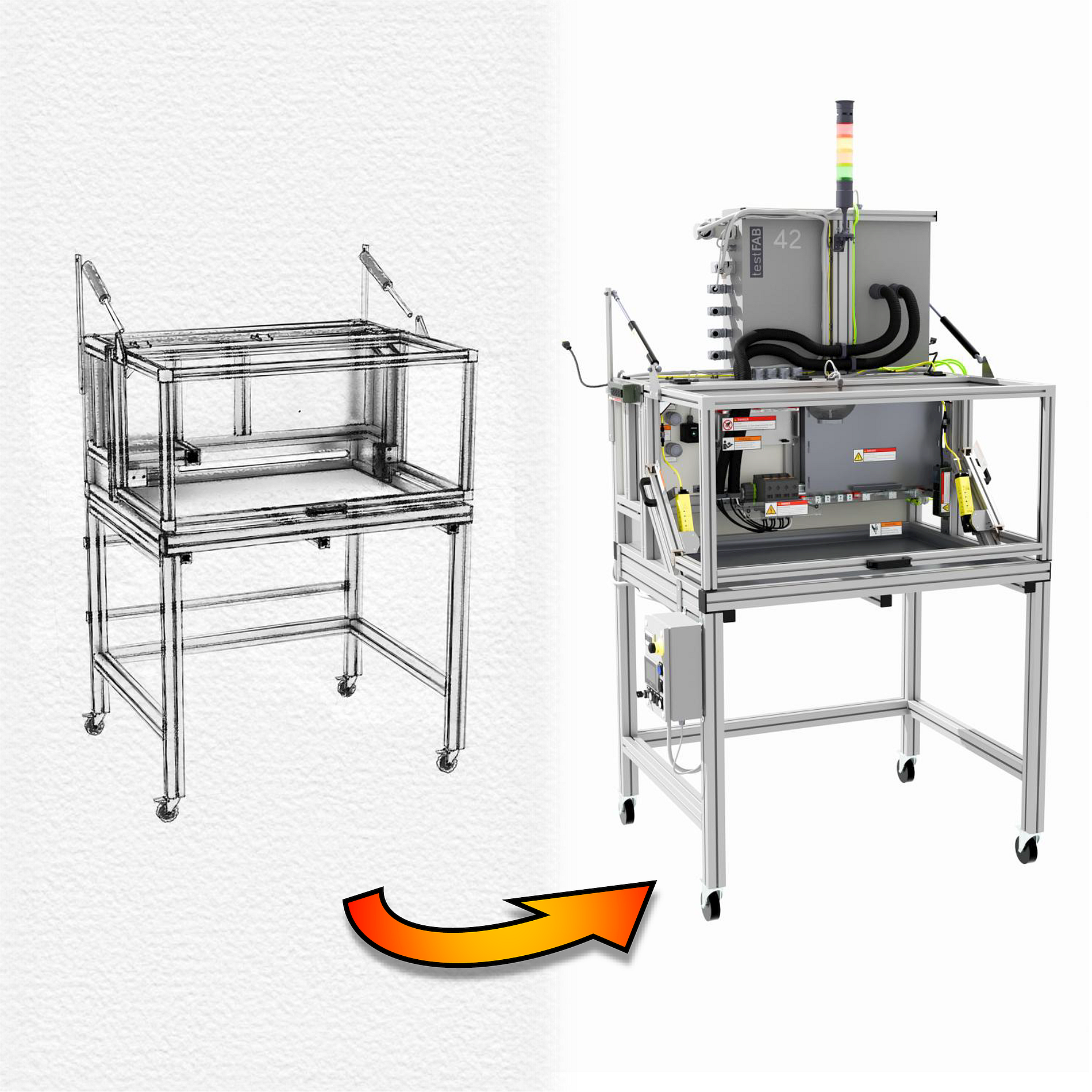

HV-Prüfplatz mit Nachrüstungen

Das wichtigste Beispiel für die Notwendigkeit der Anpassungen ist der Verlauf der Systemspannung im Inverter. Unsere erste HV-Abdeckung aus dem Jahr 2009/2010 sollte per Spezifikation für eine Systemspannung von 500V ausgelegt werden. In den Jahren bis heute wurde die Systemspannung des Kundenprodukts in mehreren Stufen auf die aktuelle Spannung von bis zu 1500V DC erweitert.

Wir freuen uns darauf, Ihre Anforderungen umzusetzen!

Eigenschaften der HV-Sicherheitssteuerung:

Sicherheit:

Erreichbarer Performance Level: bis zu PL e.
Schaltungskategorie bis zu 4 möglich.
Bevorzugt konstruktive, danach technische Massnahmen.
Spannungs- und Isolationsüberwachung.

Berührschutz:

Aufbau als bewegliche trennende Schutzeinrichtung.
Ausführung möglich nach:

Maschinenrichtlinie/Maschinenverordnung
Niederspannungsrichtlinie
VDE0104

Zuhaltung der trennenden Schutzeinrichtung

CE-Kennzeichnung

Wie funktioniert der Prozess der CE-Kennzeichnung?

Um die Konformität einer Anlage zu bestätigen sind folgende Schritte erforderlich:

Identifikation der relevanten Normen und Richtlinien
Risikoanalyse
Sicherheitskonzept
Verifikation
Dokumentation

Bei uns erhalten Sie selbstverständlich zu jeder Anlage Dokumentation, CE-Zertifizierung sowie eine ausführliche Bedienungsanleitung.

Ablauf der CE-Zertifizierung

Nach Ermittlung der geltenden Normen wird eine Risikoanalyse durchgeführt und ein Sicherheitskonzept erarbeitet und verifiziert. Nach Inbetriebnahme der Maschine wird die Wirksamkeit des Konzeptes überprüft.

CE-Zertifizierung

Ablauf der CE-Zertifizierung

Sicherheit ist kein Luxus!

Mit unseren Produkten statten Sie Ihr HV-Labor sicher preiswert aus!
