Brotkasten
Kleiner HV-Testplatz
Der Brotkasten ist so konzipiert, dass er neben dem üblichen Labortisch aufgestellt werden kann.
Während die Leiterplatten im Laborumfeld leicht manipuliert und geändert werden können, finden im Brotkasten sichere Tests unter hoher und gefährlicher Spannung statt.
Was sind die Eigenschaften des Brotkastens?
- Sicherheit CE-zertifiziert.
- Bedienerschutz durch Spannungswächter und Isolationsüberwachung.
- Sicherheitssteuerung und Netzteil im Gestell integriert.
- Integrierte Schnittstellen für HV und LV innerhalb der Einhausung.
- Langlebiger Aufbau, durchdachte Ergonomie.
Was sind die Details unseres Brotkastens?
Die Masse des Standard-Brotkasten sind:

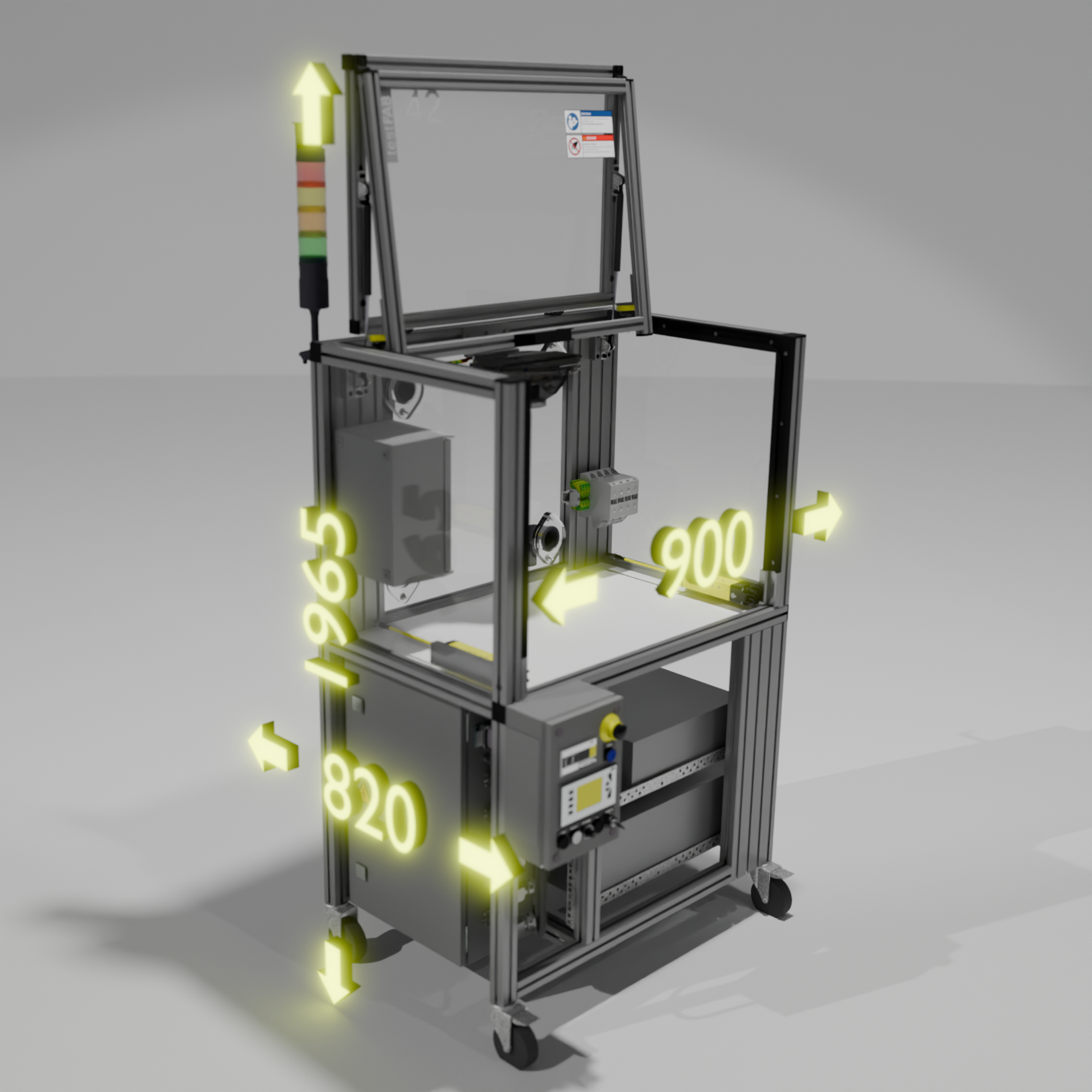

Masse über alles:
| Breite: | 900mm |
| Tiefe: | 820mm |
| Höhe: | 1965mm |

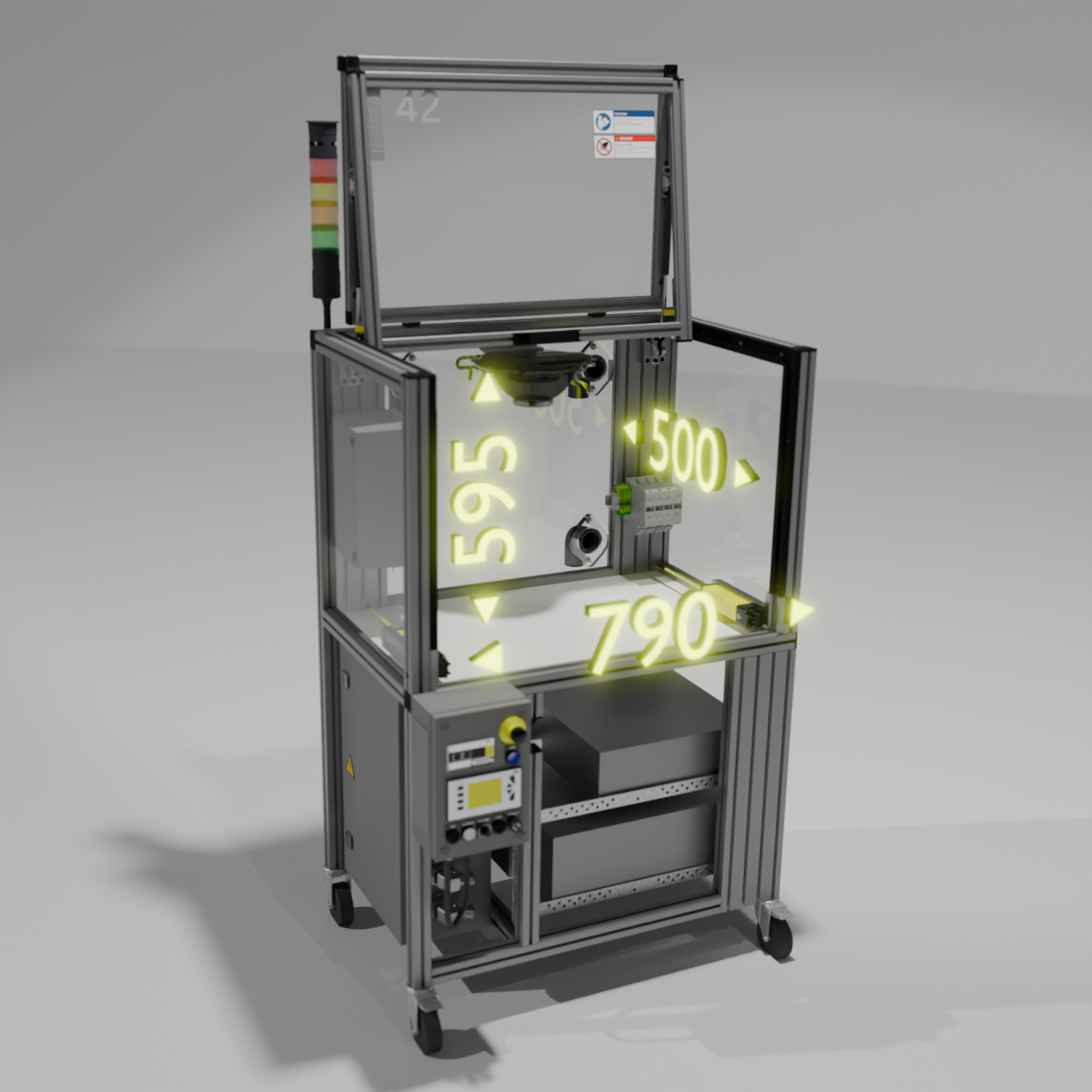

Masse des Prüfraums:
| Breite: | 790mm |
| Tiefe: | 500mm |
| Höhe: | 595mm |
Bitte beachten: Die oben genannten Masse sind "ca."-Angaben. Bedingt durch die Integration von Zubehör und Anbauteilen können diese in bestimmten Bereichen abweichen.
Eigenschaften der HV-Sicherheitssteuerung:
Sicherheit:
- Erreichbarer Performance Level: bis zu PL e.
- Schaltungskategorie bis zu 4 möglich.
- Bevorzugt konstruktive, danach technische Massnahmen.
- Spannungs- und Isolationsüberwachung.
Berührschutz:
- Aufbau als bewegliche trennende Schutzeinrichtung.
- Ausführung möglich nach:
- Maschinenrichtlinie/Maschinenverordnung
- Niederspannungsrichtlinie
- VDE0104
- Zuhaltung der trennenden Schutzeinrichtung
Die Schnittstellen des Standard-Brotkastens umfassen:
Spannungs-Übergabe (HV/LV):
- Ausführung als Schraub- oder Federklemme oder Stromschiene.
- Überwachung der Energiespeicher im Prüfling.
- Einführung in den Prüfraum sicher abgedeckt.
- Spannungs- und Isolationsüberwachung fest integriert.
Peripherie:
- Peripherieschutzkreis zur Überwachung externer Anlagen.
- 19"-Fach zur Aufnahme der Spannungsquelle integriert.
- Fernbedienung.
Welche optionale Ausstattung ist verfügbar?
Nutzen Sie unser KnowHow um sich mit unseren Modulen die optimale Sicherheitsabdeckung für Ihren Arbeitsplatz zusammenzustellen!
Laborausstattung? – sicher von testFAB42!
Fernbedienung
Unsere Bedieneinheit lässt sich an ihrem langen Kabel an beliebigen Stellen um den Prüfplatz anbringen.So kann das Bedienpersonal die Fernbedienung immer dort positionieren, wo auch der Prüfaufbau bedient wird.
Fernbedienung
Strommessung integriert
Eine Strommessung an den HV Anschlüssen ist ideal integriert in unserer EMV-festen ÜbergabestelleDie Strommesswandler sitzen auf Stromschienen, die Schirmung wird innerhalb des Gehäuse abgegriffen. Nach den Anschlüssen der prüflingsspezifischen Verkabelung kann der Schirm wieder aufgelegt werden.
EMV-feste Schnittstellenblöcke
Die Steigerung der Schaltfrequenzen im Umrichter erfordert deutlich mehr Aufwand bei den EMV-Maßnahmen. Wir bieten für unsere Prüfplätze EMV-feste Übergabestellen an. An dieser definierten Stelle wird der Schirm der Leitung abgegriffen und der prüflingsspezifische Kabelbaum angeschlagen. Viele andere Schnittstellen, wie z. B. die Einhausung für die Verstärker der K-Elemente rüsten wir wahlweise auch EMV-fest aus.
Rauchmeldeeinheit
Um einen Test auch ohne menschliche Aufsicht betreiben zu können, ist unter Anderem eine Rauchmeldeeinheit sinnvoll. Diese kann nicht nur akustisch warnen, sollte Rauch im Prüfraum detektiert werden, sie kann darüberhinaus sowohl die Versorgungsspannung abschalten, als auch externe Stellen alarmieren.Unsere Einheit erhält ein EMV-festes Gehäuse. Das Gehäuse besteht aus einem dünnen offenen Geflecht, so dass Rauchgas weiterhin gut an den Rauchmelder dringen kann.
Rauchmeldeeinheit
