Wir ertüchtigen handelsübliche Klimaschränke zur Durchführung von HV-Tests unter Umweltbedingungen. (Hitze/Kälte/Feuchte)
Was sind die Eigenschaften modifizierter Klimaschränke?
Sicherheit CE-zertifiziert.
Bedienerschutz durch Spannungswächter und Isolationsüberwachung.
Volle Funktionalität des Klimaschrankes
Integrierte Schnittstellen für HV und LV innerhalb der Einhausung.
Zuhaltung an der Tür.
Was sind die Details unserer Modifikation?
Eigenschaften der HV-Sicherheitssteuerung:
Sicherheit:
Erreichbarer Performance Level: bis zu PL e.
Schaltungskategorie bis zu 4 möglich.
Bevorzugt konstruktive, danach technische Massnahmen.
Spannungs- und Isolationsüberwachung.
Berührschutz:
Aufbau als bewegliche trennende Schutzeinrichtung.
Ausführung möglich nach:
Maschinenrichtlinie/Maschinenverordnung
Niederspannungsrichtlinie
VDE0104
Zuhaltung der trennenden Schutzeinrichtung
Die Schnittstellen am modifizierten Klimaschrank umfassen:
Spannungs-Übergabe (HV/LV/Last):
Ausführung als Stromschiene mit Schraubanschluss.
Überwachung der Energiespeicher im Prüfling.
Einführung in den Prüfraum sicher und thermisch isoliert.
Spannungs- und Isolationsüberwachung fest integriert.
Peripherie:
Peripherieschutzkreis zur Überwachung externer Anlagen.
Kühlwasserübergabestelle möglich.
Thermoelemente: Steckverbindungen im Prüfraum konfigurierbar.
Welche optionale Ausstattung ist verfügbar?
Nutzen Sie unser KnowHow um sich mit unseren Modulen die optimale Sicherheitsabdeckung für Ihren Arbeitsplatz zusammenzustellen!
Laborausstattung? – sicher von testFAB42!
Fernbedienung
Unsere Bedieneinheit lässt sich an ihrem langen Kabel an beliebigen Stellen um den Prüfplatz anbringen.So kann das Bedienpersonal die Fernbedienung immer dort positionieren, wo auch der Prüfaufbau bedient wird.
Fernbedienung
Ausblasvorrichtung
Unsere Ausblasvorrichtung kann den Prüfling manuell oder automatisch nach dem Prüfprozess belüften.Dadurch kann das Bedienpersonal einen entleerten Prüfling aus dem Prüfaufbau nehmen. Die Einheit benötigt einen Druckluftanschluss, Druckminderer/Wartungseinheit ist verbaut. Diese Darstellung zeigt die Verrohrung einer manuellen Ausblasvorrichtung mit Erdungsanschlüssen. Im Auslieferungszustand sind die Rohrleitungen thermisch isoliert.
manuelle Ausblasvorrichtung
Auffangwanne
Die Auffangwanne ist erforderlich, sobald im Prüfraum mit Kühlwasser getestet wird. Das Volumen kann die Menge des Wassers im Kühlkreis auffangen. In unseren Prüfplätzen verbauen wir Auffangwannen aus Edelstahl mit einem Kugelhahn zum Ablassen, falls es zu Leckagen kam.Die Abbildung zeigt eine Auffangwanne, die mit Lochblechen abgedeckt ist, so dass der Prüfling nicht in etwaigen Leckagemengen zu liegen kommt. Zur Reinigung sind die Bleche herausnehmbar.
Auffangwanne
Strommessung integriert
Eine Strommessung an den HV Anschlüssen ist ideal integriert in unserer EMV-festen ÜbergabestelleDie Strommesswandler sitzen auf Stromschienen, die Schirmung wird innerhalb des Gehäuse abgegriffen. Nach den Anschlüssen der prüflingsspezifischen Verkabelung kann der Schirm wieder aufgelegt werden.
Strommessung integriert
EMV-feste Schnittstellenblöcke
Die Steigerung der Schaltfrequenzen im Umrichter erfordert deutlich mehr Aufwand bei den EMV-Maßnahmen. Wir bieten für unsere Prüfplätze EMV-feste Übergabestellen an. An dieser definierten Stelle wird der Schirm der Leitung abgegriffen und der prüflingsspezifische Kabelbaum angeschlagen. Viele andere Schnittstellen, wie z. B. die Einhausung für die Verstärker der K-Elemente rüsten wir wahlweise auch EMV-fest aus.
EMV-feste Schnittstellen
Thermosensoren
Bei Messungen in Klimaschränken sind insbesondere die Temperaturen an bestimmten Punkten des Prüflings wichtig.Mit unseren integrierten Temperatursensoranschlüssen, kann im Prüfraum einfach mit einem kurzen Kabel z. B. ein Thermoelement angeschlossen werden. Auf der Aussenseite des Klimaschrankes befinden sich die Spannungssicheren Verstärker im gekühlten EMV-festen Gehäuse. Im Video sind unsere Blades mit je 20 K-Element-Anschlüssen zu sehen.Die Datenlogger sind sicher gegen Überspannung und schützen somit das Bedienpersonal vor gefährlicher Spannung.
Temperaturmessung integriert

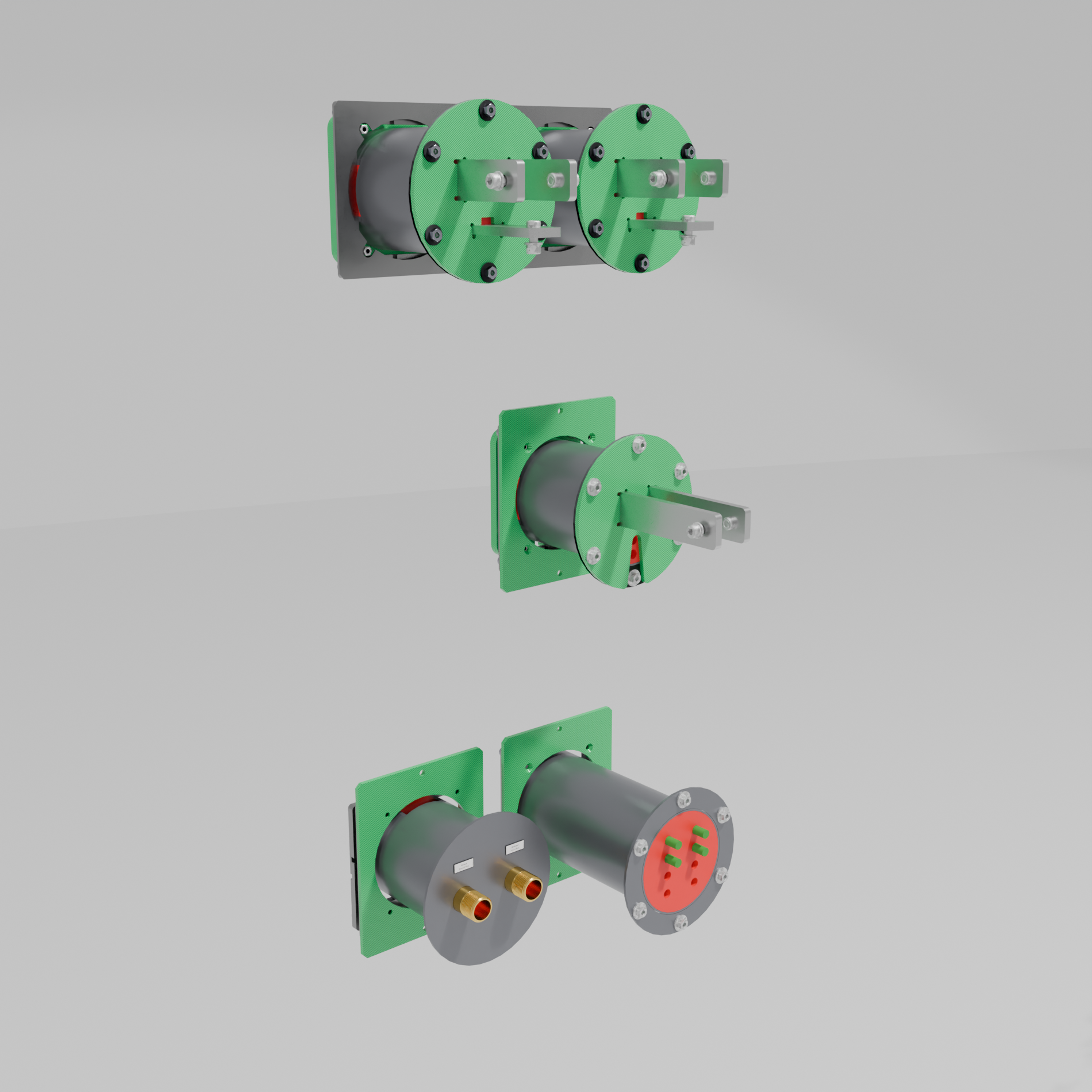

EMV-feste Durchführungen
Unsere passgenauen Durchführungen dichten die Stromschienen und Kabel EMV-fest ab und isolieren den Übergang thermisch.Auf diese Weise kann im Inneren des Ofens eine definierte Übergabestelle für die eingeführten Spannungen, Signale oder Medien geschaffen werden. Wir stellen unter Anderem Durchführungen für Stromschienen, Kabel oder Kühlwasseranschlüsse her. Durch die Bauweise entfällt der Temperaturverlust durch nicht passgenaue Stopfen.
Durchführungen EMV-fest
