Schwenkhaube
HV-Testplatz in großen Breiten
HV-Prüfplätze mit der Öffnungsstrategie "Schwenkhaube" sind seit über 16 Jahren die beliebtesten Sicherheitseinhausungen von testFAB42.
Es gibt sie in unterschiedlichen Breiten!
Warum eine kundenspezifische Schwenkhaube?
- Sicherheit CE-zertifiziert.
- Bedienerschutz durch Spannungswächter und Isolationsüberwachung.
- Langlebiger Aufbau, durchdachte Ergonomie.
- Modularer Aufbau - Auch für großflöchige Prüfaufbauten!
- Vielseitiges Zubehör und Optionen erhältlich!
Was sind die Details unserer breiten Schwenkhaube?
Eigenschaften der HV-Sicherheitssteuerung:
Sicherheit:
- Erreichbarer Performance Level: bis zu PL e.
- Schaltungskategorie bis zu 4 möglich.
- Bevorzugt konstruktive, danach technische Massnahmen.
- Spannungs- und Isolationsüberwachung.
Berührschutz:
- Aufbau als bewegliche trennende Schutzeinrichtung.
- Ausführung möglich nach:
- Maschinenrichtlinie/Maschinenverordnung
- Niederspannungsrichtlinie
- VDE0104
- Zuhaltung der trennenden Schutzeinrichtung
Die Schnittstellen der breiten Schwenkhaube umfassen:
Spannungs-Übergabe (HV/LV/Last):
- Ausführung als Schraub- oder Federklemme oder Stromschiene.
- Überwachung der Energiespeicher im Prüfling.
- Einführung in den Prüfraum sicher abgedeckt.
- Spannungs- und Isolationsüberwachung fest integriert.
Peripherie:
- Peripherieschutzkreis zur Überwachung externer Anlagen.
- Kühlwasserübergabestelle integriert.
- Auffangwanne zur Aufnahme von Tropfmengen.
Welche optionale Ausstattung ist verfügbar?
Nutzen Sie unser KnowHow um sich mit unseren Modulen die optimale Sicherheitsabdeckung für Ihren Arbeitsplatz zusammenzustellen!
Laborausstattung? – sicher von testFAB42!

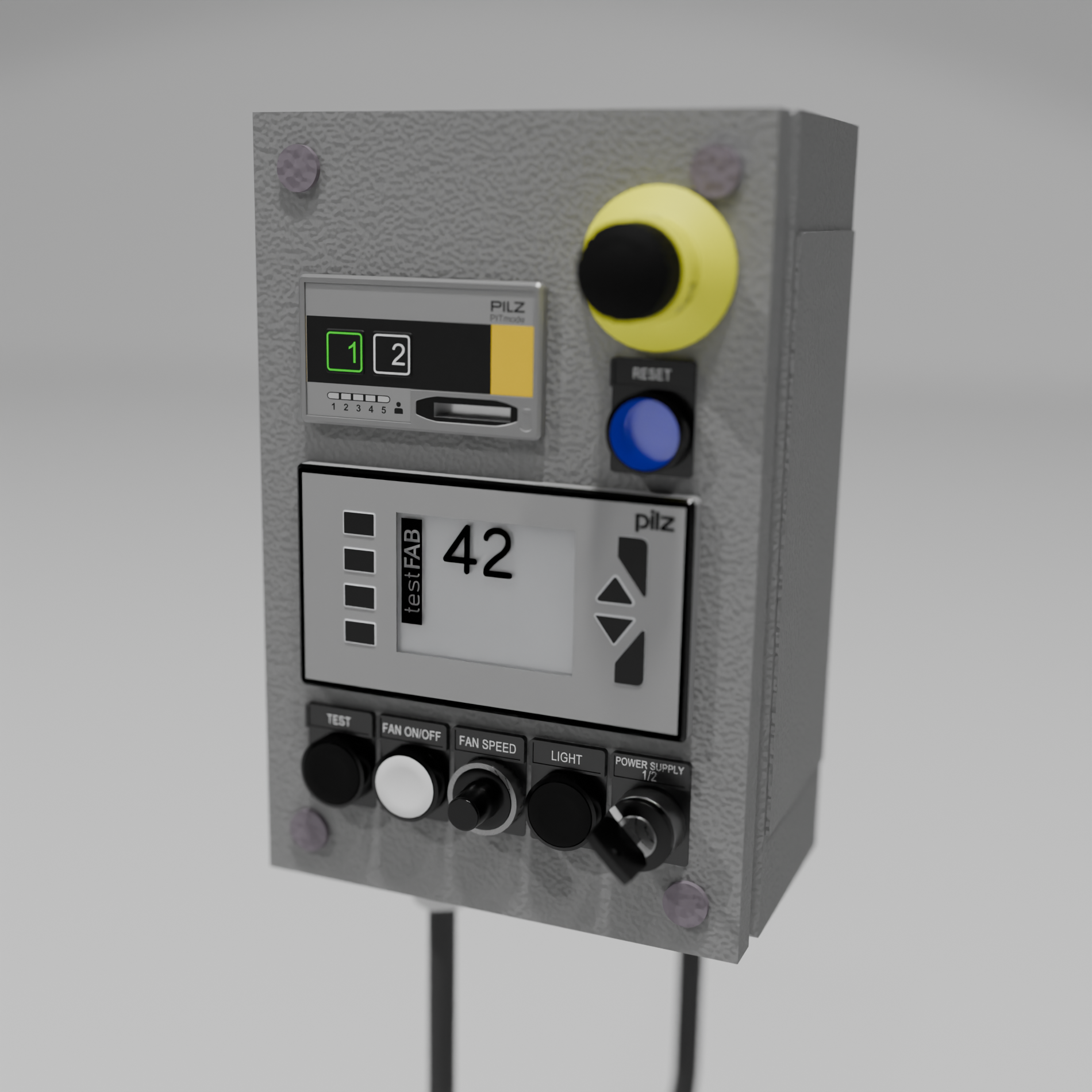

Fernbedienung
Unsere Bedieneinheit lässt sich an ihrem langen Kabel an beliebigen Stellen um den Prüfplatz anbringen.So kann das Bedienpersonal die Fernbedienung immer dort positionieren, wo auch der Prüfaufbau bedient wird.
Fernbedienung

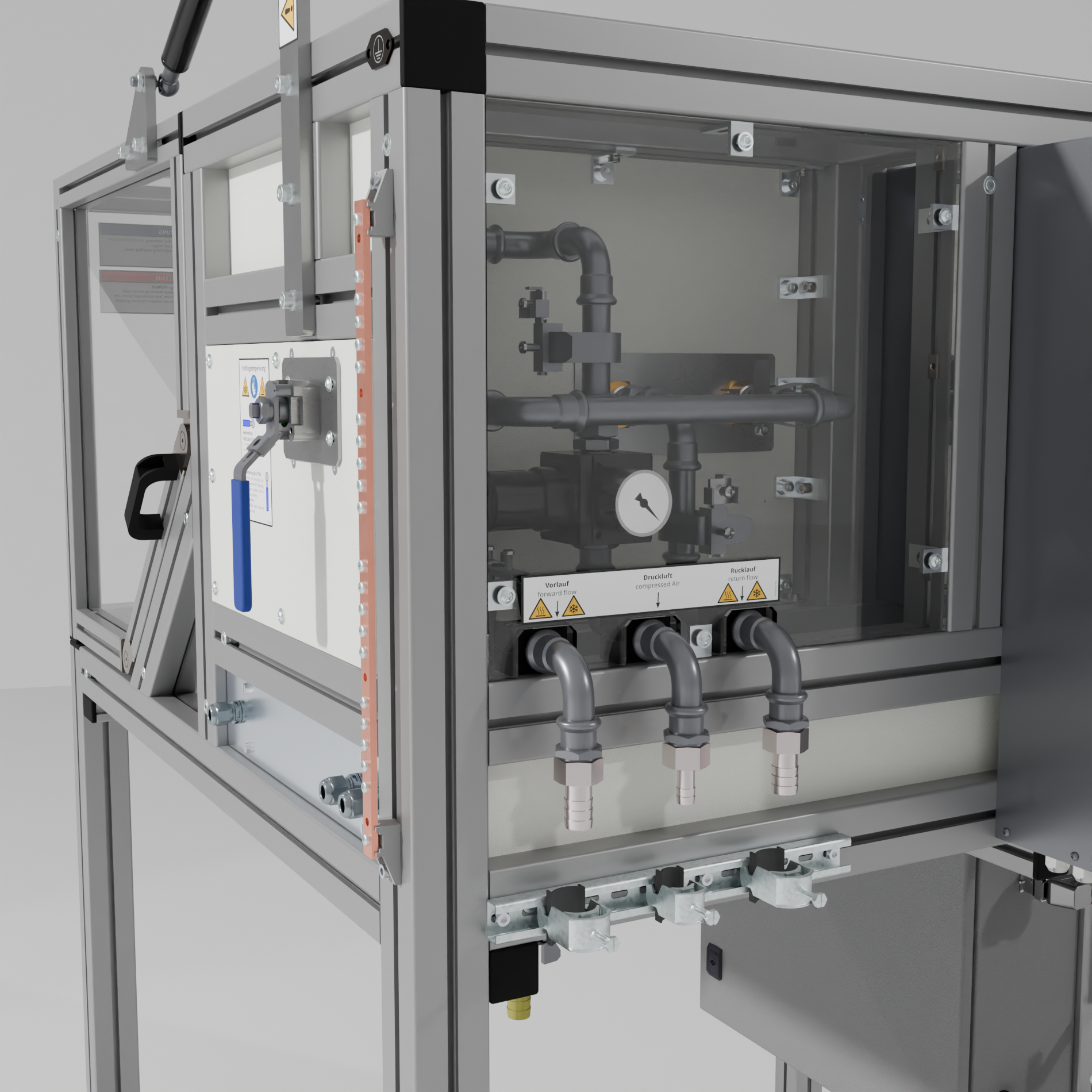

Ausblasvorrichtung
Unsere Ausblasvorrichtung kann den Prüfling manuell oder automatisch nach dem Prüfprozess belüften.Dadurch kann das Bedienpersonal einen entleerten Prüfling aus dem Prüfaufbau nehmen. Die Einheit benötigt einen Druckluftanschluss, Druckminderer/Wartungseinheit ist verbaut. Diese Darstellung zeigt die Verrohrung einer manuellen Ausblasvorrichtung mit Erdungsanschlüssen. Im Auslieferungszustand sind die Rohrleitungen thermisch isoliert.
manuelle Ausblasvorrichtung
Auffangwanne
Die Auffangwanne ist erforderlich, sobald im Prüfraum mit Kühlwasser getestet wird. Das Volumen kann die Menge des Wassers im Kühlkreis auffangen. In unseren Prüfplätzen verbauen wir Auffangwannen aus Edelstahl mit einem Kugelhahn zum Ablassen, falls es zu Leckagen kam.Die Abbildung zeigt eine Auffangwanne, die mit Lochblechen abgedeckt ist, so dass der Prüfling nicht in etwaigen Leckagemengen zu liegen kommt. Zur Reinigung sind die Bleche herausnehmbar.
Auffangwanne
Strommessung integriert
Eine Strommessung an den HV Anschlüssen ist ideal integriert in unserer EMV-festen ÜbergabestelleDie Strommesswandler sitzen auf Stromschienen, die Schirmung wird innerhalb des Gehäuse abgegriffen. Nach den Anschlüssen der prüflingsspezifischen Verkabelung kann der Schirm wieder aufgelegt werden.
EMV-feste Schnittstellenblöcke
Die Steigerung der Schaltfrequenzen im Umrichter erfordert deutlich mehr Aufwand bei den EMV-Maßnahmen. Wir bieten für unsere Prüfplätze EMV-feste Übergabestellen an. An dieser definierten Stelle wird der Schirm der Leitung abgegriffen und der prüflingsspezifische Kabelbaum angeschlagen. Viele andere Schnittstellen, wie z. B. die Einhausung für die Verstärker der K-Elemente rüsten wir wahlweise auch EMV-fest aus.

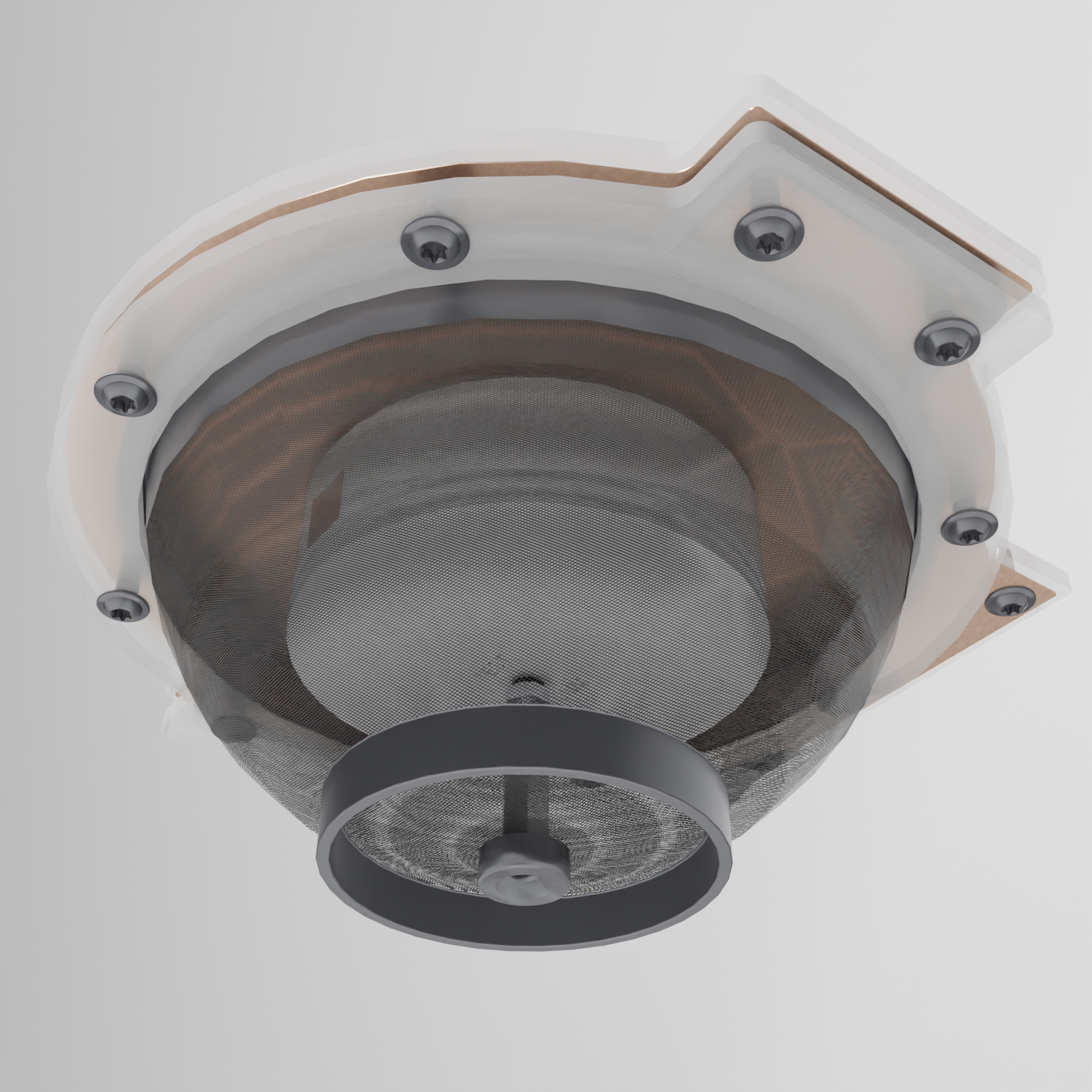

Rauchmeldeeinheit
Um einen Test auch ohne menschliche Aufsicht betreiben zu können, ist unter Anderem eine Rauchmeldeeinheit sinnvoll. Diese kann nicht nur akustisch warnen, sollte Rauch im Prüfraum detektiert werden, sie kann darüberhinaus sowohl die Versorgungsspannung abschalten, als auch externe Stellen alarmieren.Unsere Einheit erhält ein EMV-festes Gehäuse. Das Gehäuse besteht aus einem dünnen offenen Geflecht, so dass Rauchgas weiterhin gut an den Rauchmelder dringen kann.
Rauchmeldeeinheit
